再见命令行！K8S傻瓜式安装，图形化管理真香！

之前我们一直都是使用命令行来管理K8S的，这种做法虽然对程序员来说看起来很炫酷，但有时候用起来还是挺麻烦的。今天我们来介绍一个K8S可视化管理工具Rancher，使用它可以大大减少我们管理K8S的工作量，希望对大家有所帮助！

Rancher简介

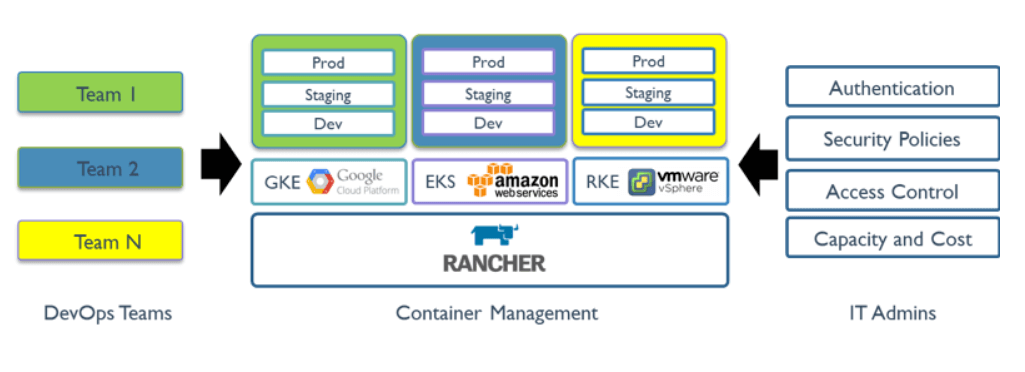

Rancher是为使用容器的公司打造的容器管理平台。Rancher简化了使用K8S的流程，开发者可以随处运行K8S，满足IT需求规范，赋能DevOps团队。

Docker安装

虽然Rancher的安装方法有好几种，但是使用Docker来安装无疑是最简单！没有安装Docker的朋友可以先安装下。

  • 安装yum-utils：
yum install -y yum-utils device-mapper-persistent-data lvm2
  • 为yum源添加docker仓库位置：
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
  • 安装Docker：
yum install docker-ce
  • 启动Docker：
systemctl start docker

Rancher安装

安装完Docker之后，我们就可以开始安装Rancher了。Rancher已经内置K8S，无需再额外安装。就像我们安装好Minikube一样，K8S直接就内置了。

  • 首先下载Rancher镜像；
docker pull rancher/rancher:v2.5-head
  • 下载完成后运行Rancher容器，Rancher运行起来有点慢需要等待几分钟：
docker run -p 80:80 -p 443:443 --name rancher \
--privileged \
--restart=unless-stopped \
-d rancher/rancher:v2.5-head

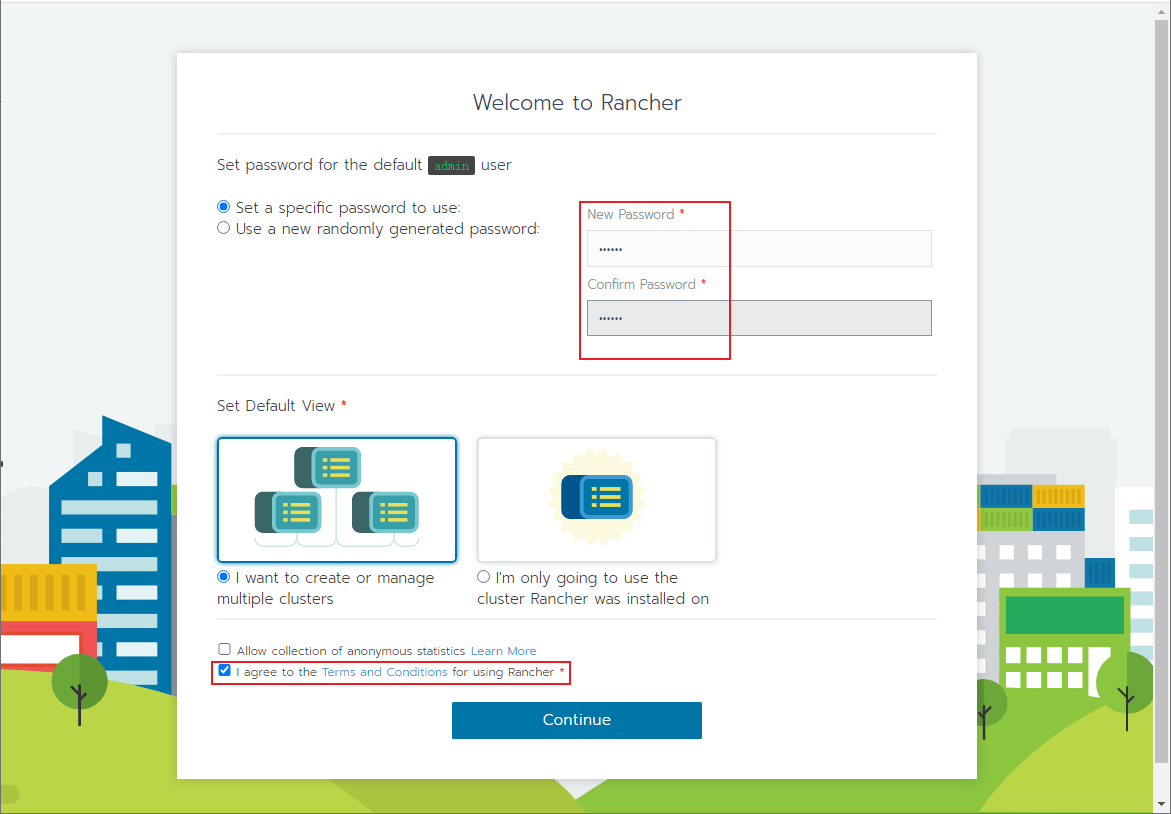

  • 运行完成后就可以访问Rancher的主页了，第一次需要设置管理员账号密码，访问地址：https://192.168.5.46

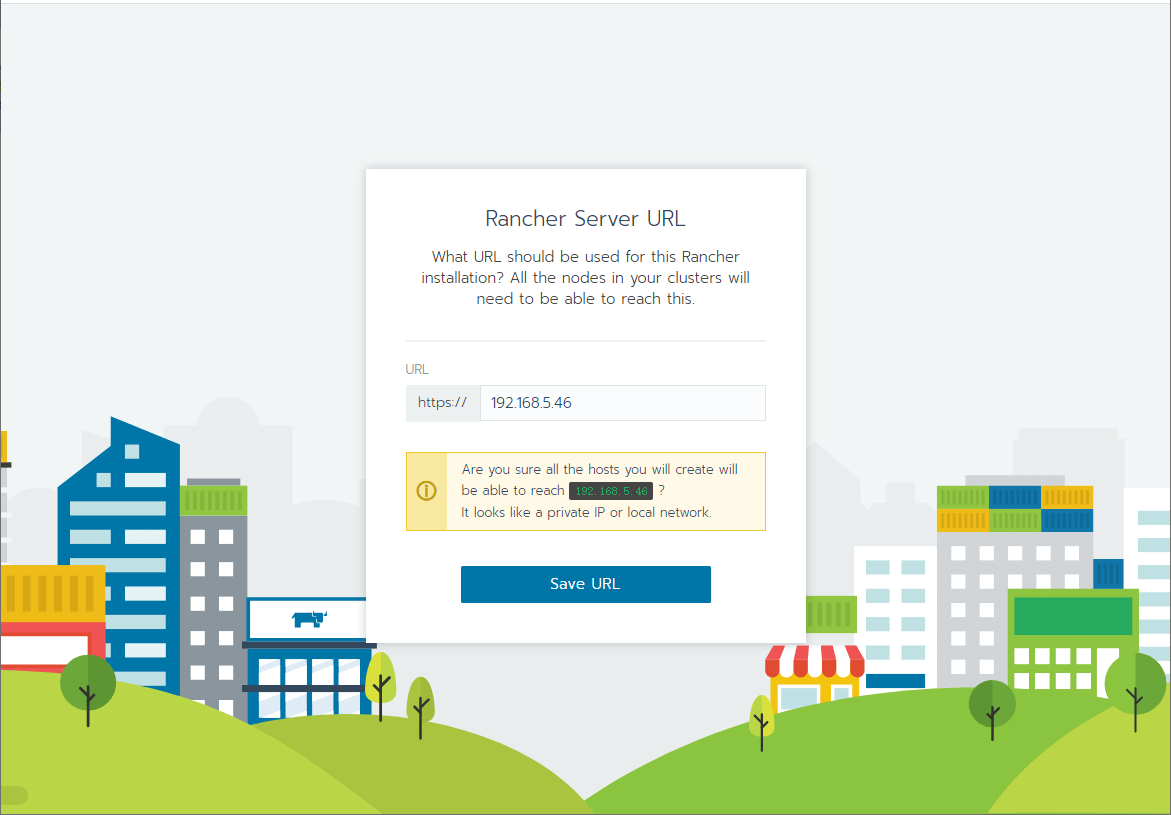

  • 设置下Rancher的Server URL，一个其他Node都可以访问到的地址，如果我们要安装其他Node的话需要用到它；

Rancher使用

我们首先来简单使用下Rancher。

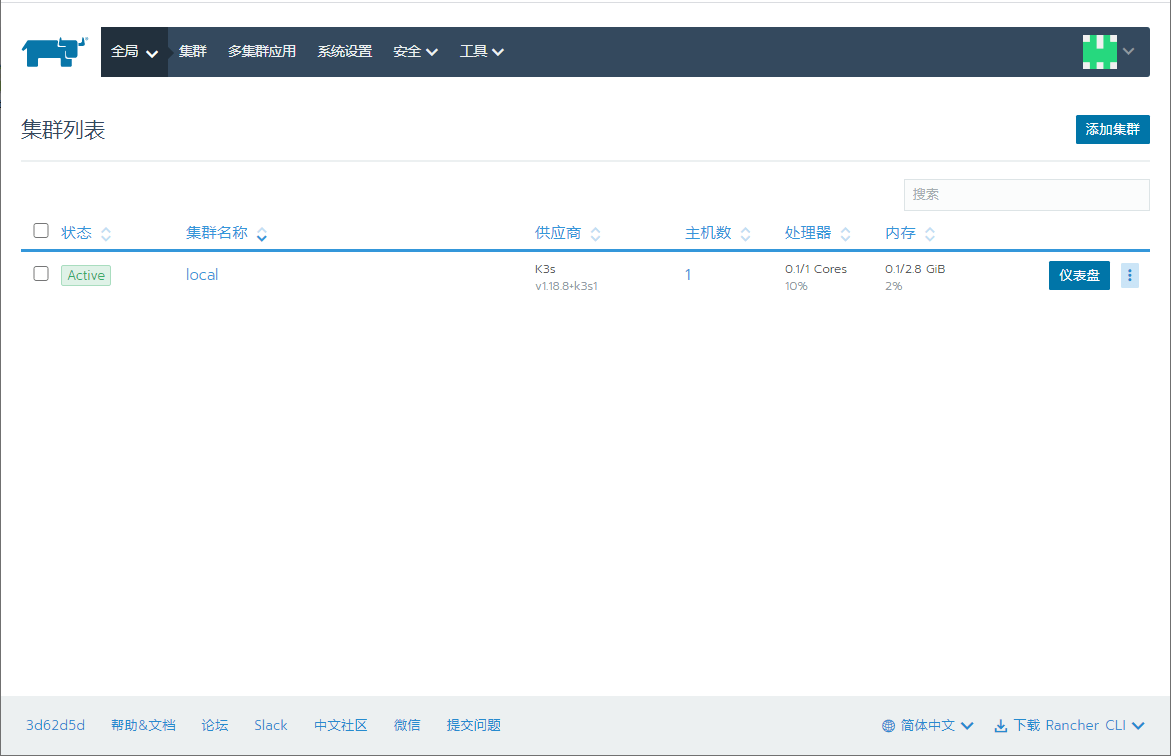

  • 在首页我们可以直接查看所有集群，当前我们只有安装了Rancher的集群；

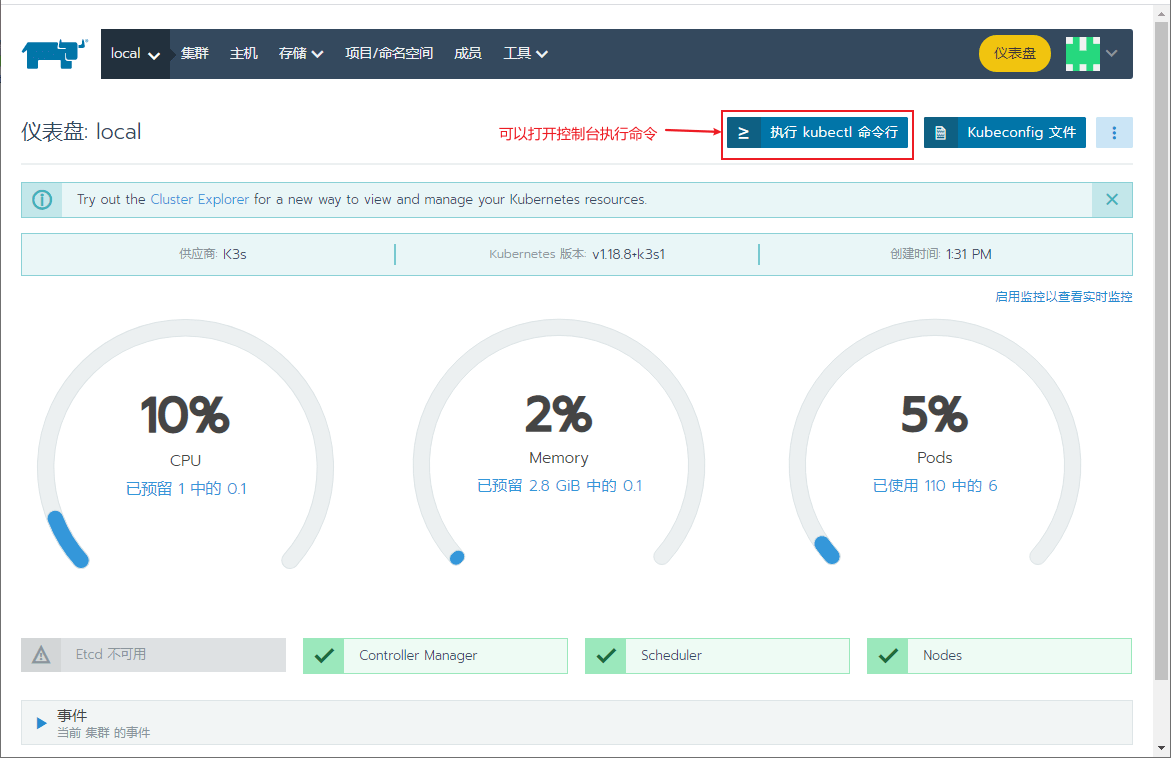

  • 点击集群名称可以查看集群状态信息，也可以点击右上角的按钮来执行kubectl命令；
  • 点击仪表盘按钮，我们可以查看集群的Dashboard，这里可以查看的内容就丰富多了，Deployment、Service、Pod信息都可以查看到了。

Rancher实战

之前我们都是使用命令行的形式操作K8S，这次我们使用图形化界面试试。还是以部署SpringBoot应用为例，不过先得部署个MySQL。

部署MySQL

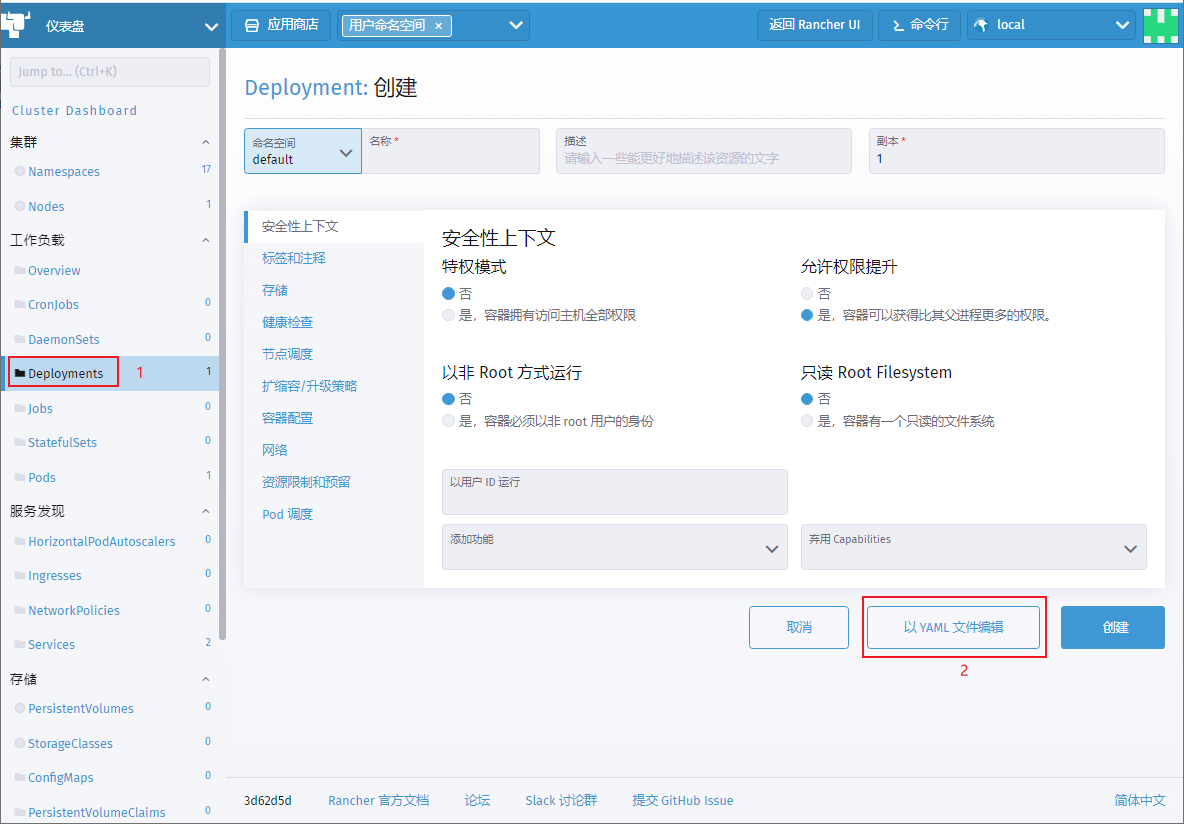

  • 首先我们以yaml的形式创建Deployment，操作路径为Deployments->创建->以YAML文件编辑；
  • Deployment的yaml内容如下，注意添加namespace: default这行，否则会无法创建；
apiVersion: apps/v1
kind: Deployment
metadata:
  # 指定Deployment的名称
  name: mysql-deployment
  # 指定Deployment的空间
  namespace: default
  # 指定Deployment的标签
  labels:
    app: mysql
spec:
  # 指定创建的Pod副本数量
  replicas: 1
  # 定义如何查找要管理的Pod
  selector:
    # 管理标签app为mysql的Pod
    matchLabels:
      app: mysql
  # 指定创建Pod的模板
  template:
    metadata:
      # 给Pod打上app:mysql标签
      labels:
        app: mysql
    # Pod的模板规约
    spec:
      containers:
        - name: mysql
          # 指定容器镜像
          image: mysql:5.7
          # 指定开放的端口
          ports:
            - containerPort: 3306
          # 设置环境变量
          env:
            - name: MYSQL_ROOT_PASSWORD
              value: root
          # 使用存储卷
          volumeMounts:
            # 将存储卷挂载到容器内部路径
            - mountPath: /var/log/mysql
              name: log-volume
            - mountPath: /var/lib/mysql
              name: data-volume
            - mountPath: /etc/mysql
              name: conf-volume
      # 定义存储卷
      volumes:
        - name: log-volume
          # hostPath类型存储卷在宿主机上的路径
          hostPath:
            path: /home/docker/mydata/mysql/log
            # 当目录不存在时创建
            type: DirectoryOrCreate
        - name: data-volume
          hostPath:
            path: /home/docker/mydata/mysql/data
            type: DirectoryOrCreate
        - name: conf-volume
          hostPath:
            path: /home/docker/mydata/mysql/conf
            type: DirectoryOrCreate

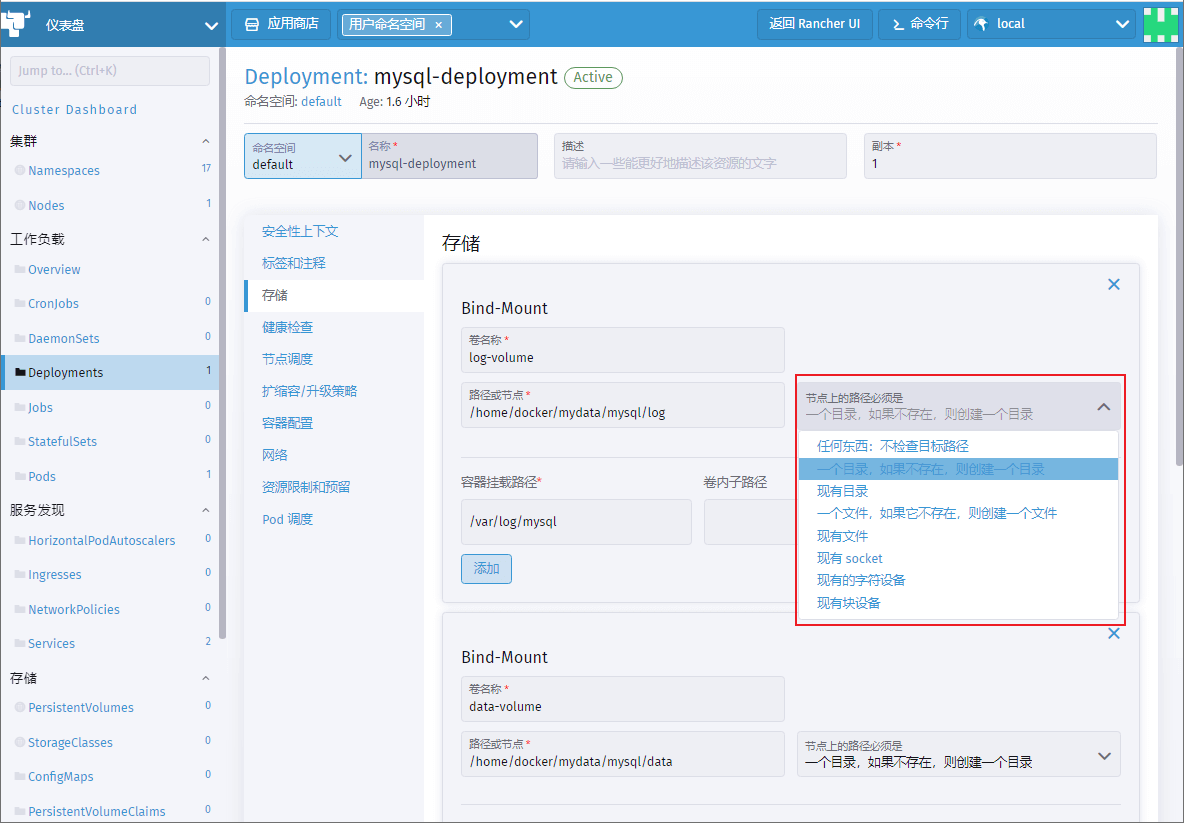

  • 其实我们也可以通过页面来配置Deployment的属性，如果你对yaml中的配置不太熟悉，可以在页面中修改属性并对照下，比如hostPath.type这个属性，一看就知道有哪些了；

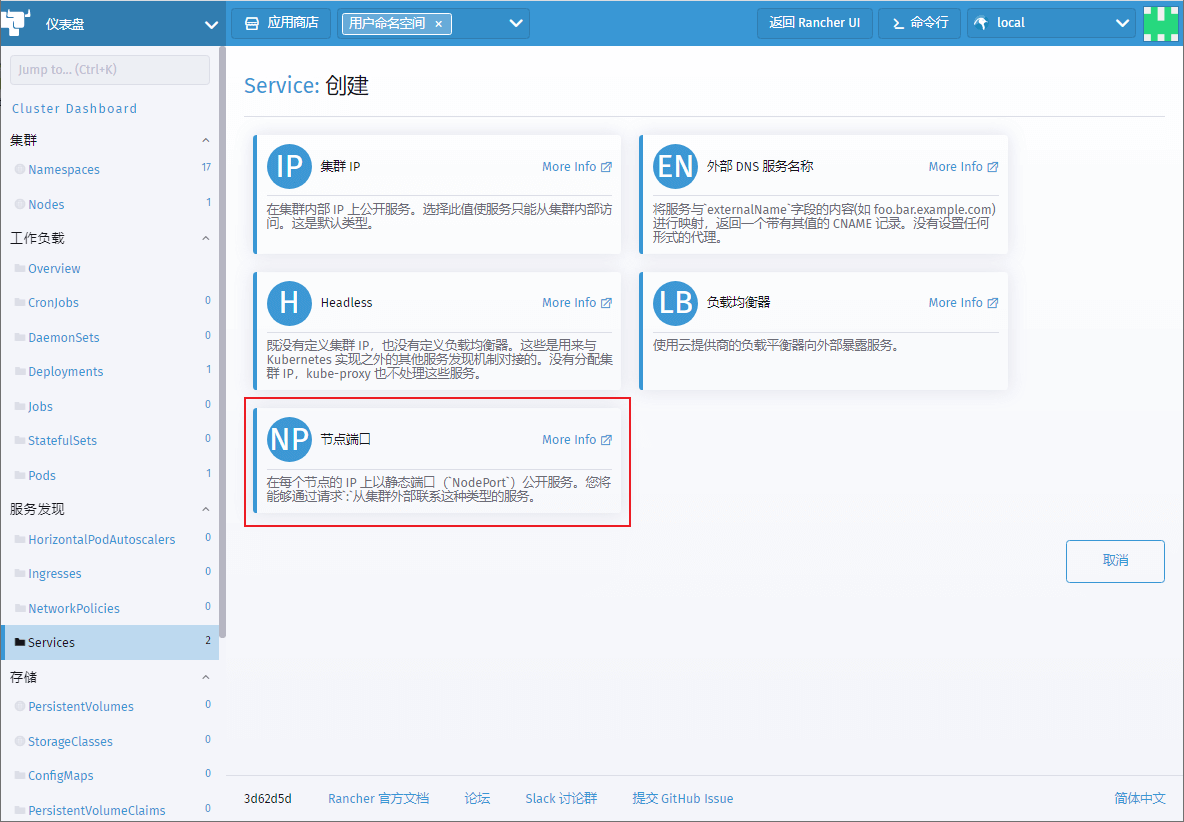

  • 之后以yaml的形式创建Service，操作路径为Services->创建->节点端口->以YAML文件编辑；
  • Service的yaml内容如下，namespace属性不能少；
apiVersion: v1
kind: Service
metadata:
  # 定义空间
  namespace: default
  # 定义服务名称，其他Pod可以通过服务名称作为域名进行访问
  name: mysql-service
spec:
  # 指定服务类型，通过Node上的静态端口暴露服务
  type: NodePort
  # 管理标签app为mysql的Pod
  selector:
    app: mysql
  ports:
    - name: http
      protocol: TCP
      port: 3306
      targetPort: 3306
      # Node上的静态端口
      nodePort: 30306

  • 部署完成后需要新建mall数据库，并导入相关表，表地址：https://github.com/macrozheng/mall-learning/blob/master/document/sql/mall.sql

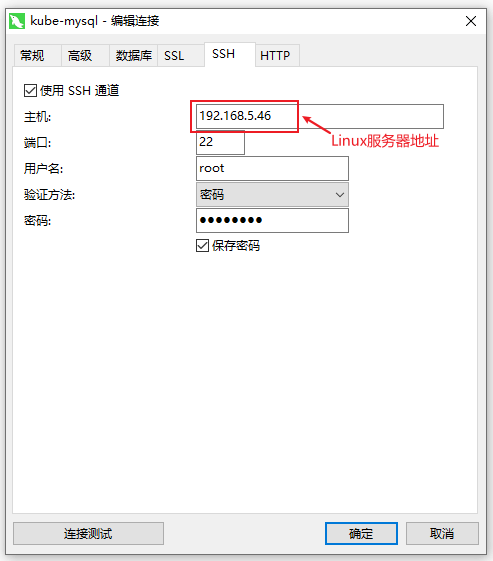

  • 这里有个比较简单的方法来导入数据库，通过Navicat创建连接，先配置一个SSH通道；

  • 接下来要获得Rancher容器运行的IP地址（在Minikube中我们使用的使用Minikube的地址）；
[root@linux-local ~]# docker inspect rancher |grep IPAddress
            "SecondaryIPAddresses": null,
            "IPAddress": "172.17.0.3",
                    "IPAddress": "172.17.0.3",

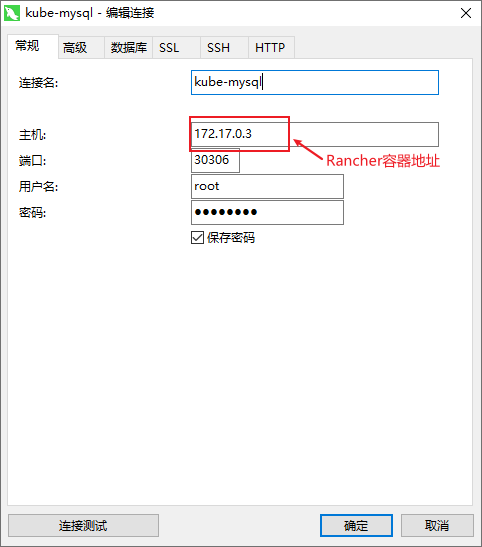

  • 之后我们就可以像在Linux服务器上访问数据库一样访问Rancher中的数据库了，直接添加Rancher的IP和数据库端口即可。

部署SpringBoot应用

  • 以yaml的形式创建SpringBoot应用的Deployment，操作路径为Deployments->创建->以YAML文件编辑，配置信息如下；
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: default
  name: mall-tiny-fabric-deployment
  labels:
    app: mall-tiny-fabric
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mall-tiny-fabric
  template:
    metadata:
      labels:
        app: mall-tiny-fabric
    spec:
      containers:
        - name: mall-tiny-fabric
          # 指定Docker Hub中的镜像地址
          image: macrodocker/mall-tiny-fabric:0.0.1-SNAPSHOT
          ports:
            - containerPort: 8080
          env:
            # 指定数据库连接地址
            - name: spring.datasource.url
              value: jdbc:mysql://mysql-service:3306/mall?useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
            # 指定日志文件路径
            - name: logging.path
              value: /var/logs
          volumeMounts:
            - mountPath: /var/logs
              name: log-volume
      volumes:
        - name: log-volume
          hostPath:
            path: /home/docker/mydata/app/mall-tiny-fabric/logs
            type: DirectoryOrCreate
  • 以yaml的形式创建Service，操作路径为Services->创建->节点端口->以YAML文件编辑，配置信息如下；
apiVersion: v1
kind: Service
metadata:
  namespace: default
  name: mall-tiny-fabric-service
spec:
  type: NodePort
  selector:
    app: mall-tiny-fabric
  ports:
    - name: http
      protocol: TCP
      port: 8080
      targetPort: 8080
      # Node上的静态端口
      nodePort: 30180

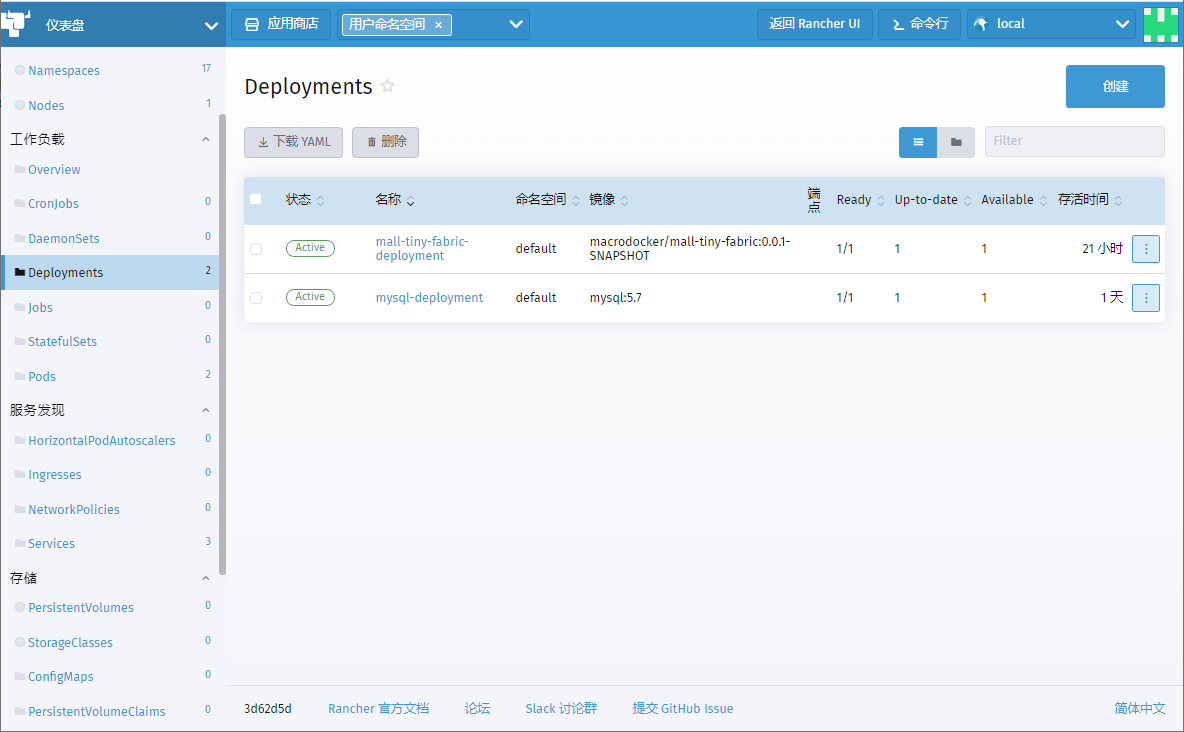

  • 创建成功后，在Deployments标签中，我们可以发现实例已经就绪了。

外部访问应用

依然使用Nginx反向代理的方式来访问SpringBoot应用。

  • 由于Rancher服务已经占用了80端口，Nginx服务只能重新换个端口了，这里运行在2080端口上；
docker run -p 2080:2080 --name nginx \
-v /mydata/nginx/html:/usr/share/nginx/html \
-v /mydata/nginx/logs:/var/log/nginx  \
-v /mydata/nginx/conf:/etc/nginx \
-d nginx:1.10
  • 创建完Nginx容器后，添加配置文件mall-tiny-rancher.conf，将mall-tiny.macrozheng.com域名的访问反向代理到K8S中的SpringBoot应用中去；
server {
    listen       2080;
    server_name  mall-tiny.macrozheng.com; #修改域名

    location / {
        proxy_set_header Host $host:$server_port;
        proxy_pass   http://172.17.0.3:30180; #修改为代理服务地址
        index  index.html index.htm;
    }

    error_page   500 502 503 504  /50x.html;
    location = /50x.html {
        root   /usr/share/nginx/html;
    }

}
  • 再修改访问Linux服务器的本机host文件，添加如下记录；
192.168.5.46 mall-tiny.macrozheng.com

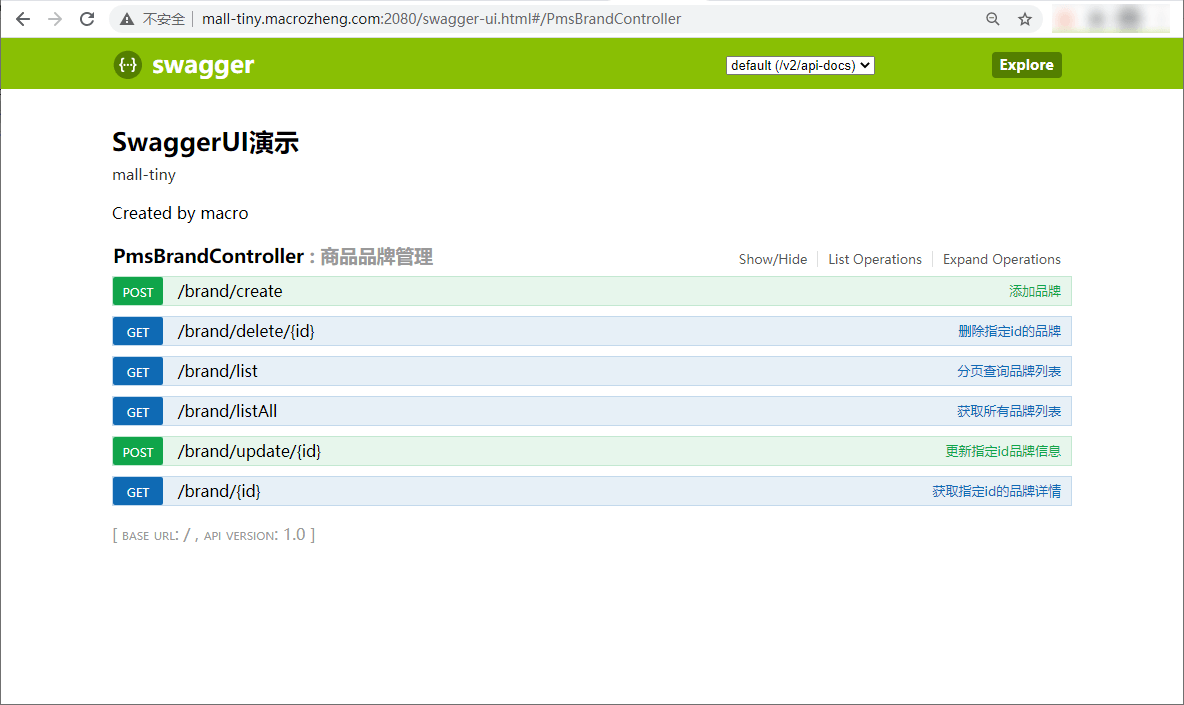

  • 之后即可直接在本机上访问K8S上的SpringBoot应用了，访问地址：http://mall-tiny.macrozheng.com:2080/swagger-ui.html

总结

使用Rancher可视化管理K8S还真是简单，大大降低了K8S的部署和管理难度。一个Docker命令即可完成部署，可视化界面可以查看应用运行的各种状态。K8S脚本轻松执行，不会写脚本的图形化界面设置下也能搞定。总结一句：真香！

参考资料

Rancher官方文档：https://docs.rancher.cn/rancher2/

项目源码地址

https://github.com/macrozheng/mall-learning/tree/master/mall-tiny-fabric
